“RA MCU众测宝典”SPI专题来啦！这次我们聚焦【RA-Eco-RA4E2】开发板，一步步用SPI驱动1.8寸TFT屏幕。

开启宝典

前言

本次实验使用的是1.8寸TFT屏幕，分辨率128x160，驱动IC是ST7735。

实验的主要目的是根据屏幕的引脚定义来调用FSP库的SPI功能，为之后的项目模块整合打个基础。

硬件部分

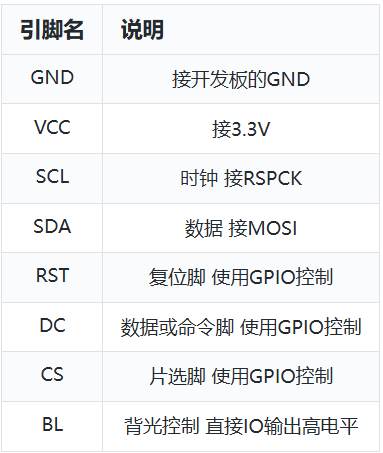

1.8寸TFT屏幕的引脚定义如下：

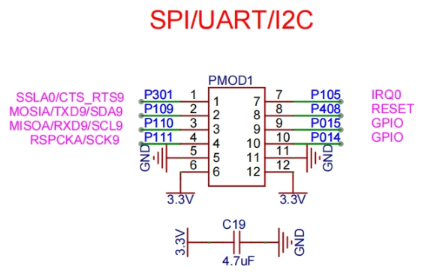

观察原理图，在PMOD这块，正好有我们驱动屏幕所需的SPI功能所使用的引脚。接下来在e2s配置里就着重关注相关引脚配置。

软件部分

新建工程

将先前创建的工程模板文件夹复制一份，并将文件夹重命名为03_SPI_TFT。

在e2s里面，选择菜单栏的文件—导入—常规—现有项目到工作空间中—选择根目录"浏览"—完成。

配置工程

2.1设置外设对应引脚

这里将RST、DC、CS、BL这几个用GPIO进行操作，它们分别对应的开发板接口在先前的表格中已给出。

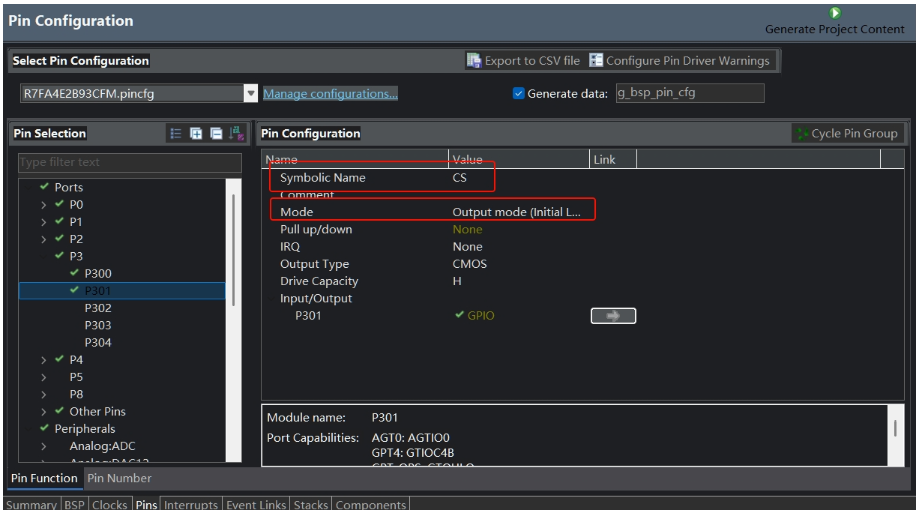

将P408、P105、P301、P014都设置为类似如下图所示的内容，注意Symbolic name这里，我都用的前面表格内的引脚名，如RST、DC等；Mode选择Output Initial Low。

2.2新建并设置模块属性

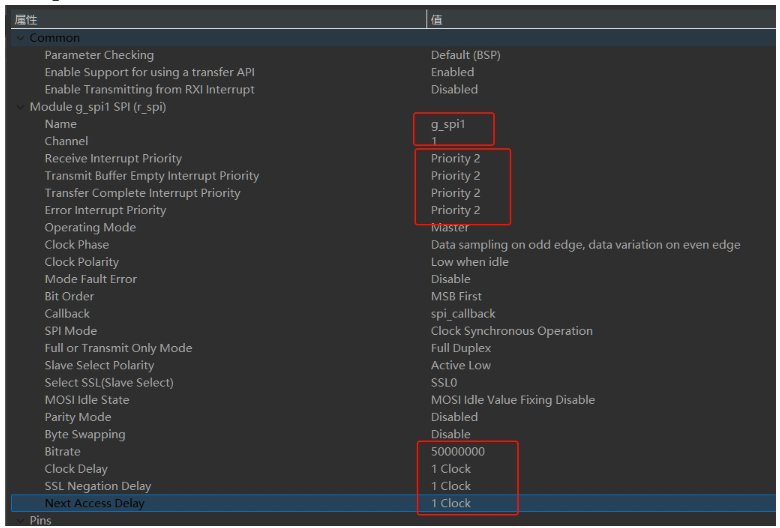

点击Stacks，New Stack—Connectivity—SPI(r_spi)。点击刚生成的模块-属性，我们只需要改动下图所示的地方。

2.3生成代码

保存配置文件，并点击Generate Project Content让其自动为我们生成代码。

编写代码

由于代码内容过多，请在附件中下载工程压缩包查看。

3.1新建文件夹及源文件

在工程的src文件夹下，新建一个文件夹名为lcd，以及lcd_driver.h头文件和lcd_driver.c源文件，另外再建两个头文件，分别是font.h和pic.h。

3.2修改lcd文件夹下的文件

请直接下载附件，查看工程源文件。

3.3修改hal_entry.c

在文件开头增加：

左右滑动查看完整内容

#include"lcd/lcd_driver.h"

在hal_entry函数前面增加spi_callback，spi回调函数：

左右滑动查看完整内容

voidspi_callback(spi_callback_args_t * p_args){ if(SPI_EVENT_TRANSFER_COMPLETE== p_args->event) { g_transfer_complete =true; }}

在hal_entry函数内增加：

左右滑动查看完整内容

fsp_err_terr =R_SPI_Open(&g_spi1_ctrl, &g_spi1_cfg);assert(FSP_SUCCESS == err);R_IOPORT_PinWrite(&g_ioport_ctrl, RST, BSP_IO_LEVEL_LOW);R_BSP_SoftwareDelay(1, BSP_DELAY_UNITS_MILLISECONDS);R_IOPORT_PinWrite(&g_ioport_ctrl, RST, BSP_IO_LEVEL_HIGH);R_BSP_SoftwareDelay(150, BSP_DELAY_UNITS_MILLISECONDS);R_IOPORT_PinWrite(&g_ioport_ctrl, BL, BSP_IO_LEVEL_HIGH);LCD_Init();LED_ON();

while(1){ LCD_Fill(0,0,LCD_W,LCD_H,BLUE); R_BSP_SoftwareDelay(500, BSP_DELAY_UNITS_MILLISECONDS); LCD_Fill(0,0,LCD_W,LCD_H,YELLOW); R_BSP_SoftwareDelay(500, BSP_DELAY_UNITS_MILLISECONDS); LCD_Fill(0,0,LCD_W,LCD_H,BLACK); LCD_ShowString(32,50,(uint8_t*)"RA4E2",RED,BLACK,24,0); LCD_ShowString(8,80,(uint8_t*)"SPI-LCD",BLUE,BLACK,32,0); R_BSP_SoftwareDelay(2000, BSP_DELAY_UNITS_MILLISECONDS);}

注：这里踩了两个坑

一定要在使用SPI前开启SPI，即调用R_SPI_Open。因为之前做点亮LED实验时，R_IOPORT_Open是被初始化程序自动调用的，在这里想当然地以为程序也会自动调用，就没加。结果就是屏幕各种点不亮。

需要在配置屏幕初始化之前，对屏幕进行reset操作，即拉低RST引脚1ms，拉高后等待120ms以上，再调用LCD_Init()。

下载测试

连接好开发板与屏幕，编译项目、烧录程序。

如果成功，将会看到颜色填充刷屏+显示字符串的效果，如结尾视频所示。

附件

您可扫描下方二维码查看完整代码内容。

完整代码

/uploads/03_SPI_TFT_1751424661.zip

从屏幕引脚匹配、SPI模块参数配置，到LCD驱动代码编写，再到避开“未手动开启SPI”“复位不充分”的关键坑，我们不仅成功让TFT屏幕实现色彩刷屏和“RA4E2”“SPI-LCD”字符串显示，更扎实掌握了SPI高速串行通信的核心逻辑——这种多线传输的方式，在显示外设、数据传输等场景中有着不可替代的优势。

SPI我们打开了高速通信的大门！接下来，“RA MCU 众测宝典”将迎来新的进阶专题——QSPI。作为SPI的升级版本，QSPI凭借四通道传输的优势，在高速存储、外设通信等场景中表现更出色，咱们会一起探索它的独特玩法。关注瑞萨嵌入式小百科，新专题开启第一时间就能跟上，继续解锁RA系列开发板的通信新技能！
