实测拆解｜上海贝岭 BL0937B 宽量程家用单相电能计量芯片 智能插座 PCB 布线与计量防跳数调试干货
旭日财富者一、家用计量设备量产痛点与 BL0937B 解决方案
1.1 传统家用计量方案共性缺陷
普通智能插座、小型家电计量模块开发时，硬件工程师常遇到三类问题：
- 小功率待机负载计量误差大，手机充电器、待机设备出现少走电；
- 继电器、MOS 开关动作产生噪声，计量数值跳变，售后投诉乱走字；
- 外围电路繁琐，分立运放方案占用 PCB 面积，小家电单层板布线困难。 BL0937B 是上海贝岭成熟家用级单相计量 IC，内置双路 Σ-Δ ADC，2500:1 动态量程，专为智能插座、插排、小型家电设计，引脚与 BL0942 兼容，可直接替换升级，所有指标可对照原厂规格书核验。
1.2 全负载区间实测数据
采用 1mΩ 锰铜采样电阻实测： 动态量程 0.01A~25A，全量程非线性误差≤±0.5%； 内置多级硬件滤波，开关通断无计量跳变； 片内集成 1.2V 低温漂基准、2MHz 振荡器，无需外置晶振与分压基准； 工作温区 - 20℃~85℃，密闭塑料插座长期工作温漂误差稳定可控。
1.3 家用插座标准应用电路
仅需采样电阻、少量滤波电容即可搭建完整计量系统，VDD 供电搭配 10μF+0.1μF 组合滤波隔绝电源噪声；I2C 通信上拉 4.7kΩ 电阻，直接对接 8 位 MCU 读取功率、电量、电压电流数据。

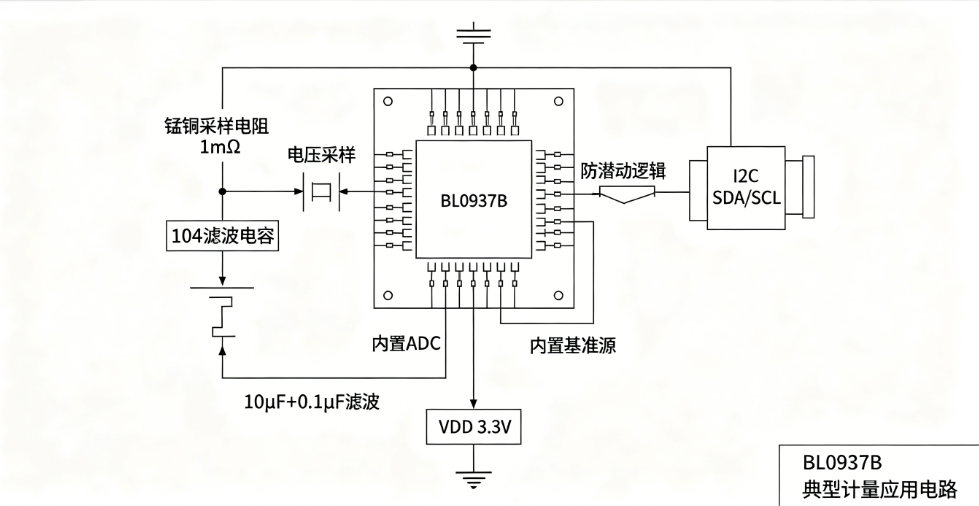

BL0937B 智能插座量产标准参考原理图
1.4 SOP8 封装家用 PCB 布线硬性规范
- 电流、电压采样差分走线严格等长、对称，缩小采样环路面积；
- 强电功率回路与模拟采样区域用地铜完全隔离，单点共地；
- 芯片 VDD 去耦电容紧贴供电引脚，晶振周边用地铜屏蔽；
- I2C 数字走线远离功率电感、开关 MOS 管，规避高频噪声耦合。
二、BL0937B 集成架构整机核心优势
2.1 一体化集成简化外围 BOM
内置 ADC、基准、振荡、温度补偿电路，省去外置运放、精密分压电阻，外围元器件减少 40%，降低贴片成本与 PCB 占用面积。
2.2 家用负载适配防潜动算法
内置防潜动逻辑，零电流输入屏蔽噪声脉冲，杜绝插座空载空走电；适配充电器、灯带、电机等多种家用负载。
2.3 极简数字通信适配低成本 MCU
标准 I2C 接口，通信时序简单，无需复杂软件滤波，8 位低成本 MCU 即可稳定读取计量数据，降低整机主控选型成本。
2.4 批量供货稳定无交期压力
全原厂产线稳定生产，无断货风险，配套本土 FAE 提供插座整机计量校准技术支持。
三、贝岭计量芯片横向选型 BL0937B VS BL0942
3.1 型号定位区分
BL0937B：2500:1 量程，家用智能插座、小型家电，性价比优先； BL0942：隔离采样架构，3000:1 超宽量程，工业监测、充电桩、大功率商用设备。
3.2 两款计量芯片量化对比表
| 对比项 | BL0937B | BL0942 |
|---|---|---|
| 动态量程 | 2500:1 | 3000:1 |
| 采样架构 | 单端采样 | 隔离差分采样，抗干扰更强 |
| 适用场景 | 家用插座、小家电 | 充电桩、工业电力监测 |
| 外围复杂度 | 极简 | 带隔离采样电路，适配高压大功率 |
四、原厂标准电气参数工程师解读
供电电压 2.4V~3.6V；非线性误差≤±0.5%；内置 1.2V 基准、2MHz 振荡；封装 SOP8；内置防潜动、多级噪声滤波；所有参数可检索原厂规格文档交叉核对。
