【节能学院】安科瑞面向储能与数据中心场景的SST状态监测解决方案

在新型电力系统、光伏储能、微电网、数据中心高压供电等场景中，固态变压器（SST）正逐步替代传统工频变压器，成为智能变电、柔性配电的核心装备。传统工频变压器依靠铁芯、铜绕组电磁感应工作，存在体积笨重、功能单一、无法智能调控等短板，难以适配新能源电力多源接入、灵活调度、智能运维的需求。SST依托高频化、小型化、智能化、双向功率调度等独特优势，契合新型电力系统发展趋势，是下一代核心电力电子变换设备，现已规模化应用于AIDC算力中心、大型储能电站、新能源充电站、智能配电网等领域。

一、固态变压器（SST）核心原理与应用优势

固态电力电子变压器（SST/PET）摒弃传统电磁感应变压原理，基于第三代半导体器件与高频电力电子技术，采用“整流—高频隔离变换—逆变”三级拓扑架构，可一体化实现电能转换、电气隔离、电压调节与电能质量治理，行业亦称其为“智能电能路由器”。

相比传统变压器，SST优势十分显著：设备轻量化小型化，依托高频工作模式摆脱工频铁芯限制，适配紧凑机房与模块化电站；支持交直流双向电能变换，可兼容光伏、储能、充电桩、微电网等多设备接入；智能化调控能力强，可调节电压、功率与谐波，具备快速故障响应与自愈能力，有效提升供电稳定性；场景适配范围广，可覆盖分布式储能、工商业微电网、数据中心、新能源充电、智能配电网等新型电力场景。

当前主流SST采用800V直流架构，高压级联机型可实现DC 1500V高压运行。但SST设备集成度高、电力电子器件密集，对电弧故障、温升异常、局部放电、直流绝缘破损等隐患高度敏感，微小故障易引发器件烧毁、整机停机乃至系统瘫痪。其中，直流不接地IT系统的对地绝缘状态是SST安全运行的第一道防线，直接关乎设备与系统稳定性。因此，配套专业、完善的监测保护系统，是保障SST长效稳定运行的关键。

二、安科瑞SST专属全维度监测保护整体方案

针对SST交流侧、直流侧、设备本体及运行环境的安全风险，结合其高频、交直流混合、高压的特殊工况，安科瑞打造弧光保护+高低压测温+局部放电监测+直流绝缘监测一体化解决方案，覆盖SST运行全场景风险，筑牢设备安全运行屏障。

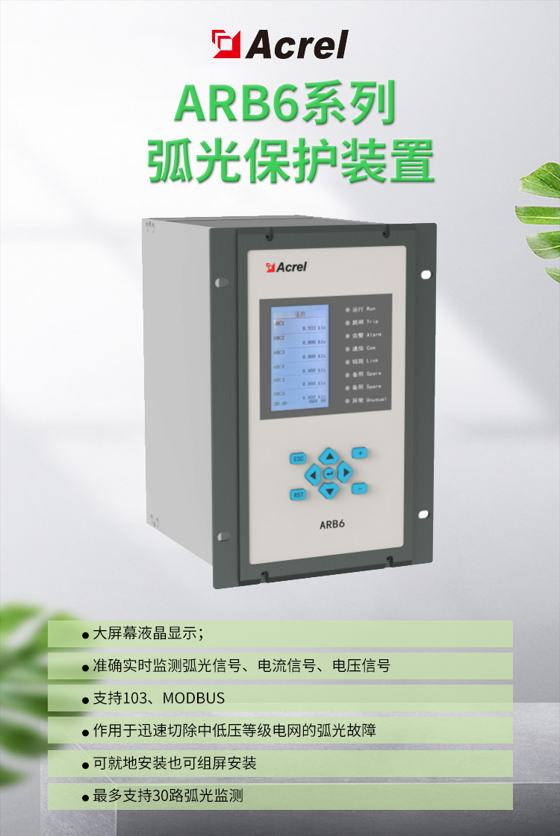

01 弧光保护装置：杜绝电弧短路恶性事故

SST内部电力电子回路密集，绝缘老化、粉尘潮湿、器件击穿等问题易引发电弧故障，瞬间产生高温高压，烧毁整机设备。安科瑞弧光保护系统可毫秒级检测电弧并快速跳闸，有效杜绝电弧短路引发的恶性安全事故。

核心参数：主控单元工作电流5A，AC220V供电，标配1路网口通讯；传感单元配套20米传输光纤，满足柜内远距离布线与各类SST柜体监测需求。

02 交流侧测温系统：实时防控交流回路温升隐患

SST交流侧端子、母排、线缆长期带载运行，易因接触不良、过载、老化发热，是设备故障高发区域。安科瑞交流测温系统支持24小时在线测温，捕捉温升异常并超温预警，提前规避过热故障。

核心参数：采集主机支持AC85-265V、DC100-300V宽幅双供电，适配电站复杂供电环境；搭配多点位传感器，全覆盖交流侧关键发热节点，实现无死角监测。

03 直流侧测温系统：适配高压直流温升监测

SST直流侧电压、电流等级高，功率器件与直流母线温升隐蔽性强，常规测温设备难以监测。安科瑞定制两套差异化测温方案，兼顾常规点位监测与高压高精度测温需求。

PT100常规测温方案：主机适配AC85-265V、DC100-300V供电，搭配高精度、高稳定性PT100铂电阻传感器，标配4.5米线缆，适配柜内常规布线场景。

荧光光纤高精度测温方案（样机配置）：支持12点位同步测温，无电磁干扰，可适配SST高压直流强电磁复杂工况，测温安全性高。

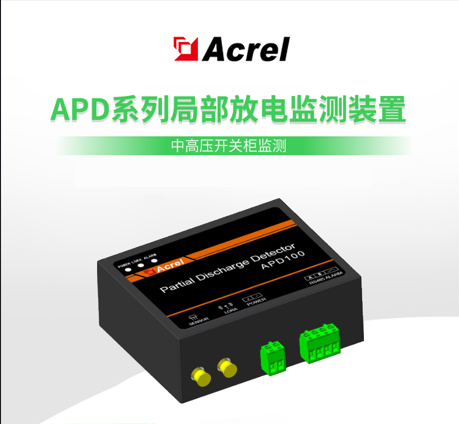

04 局部放电监测：提前预判绝缘老化隐患

SST长期高频运行会导致内部绝缘介质老化，引发局部放电隐患。该类隐患初期无明显特征、人工排查难度大，长期累积易造成绝缘击穿、设备短路停机。安科瑞局部放电监测设备可实时监测放电量与放电频次，识别早期绝缘缺陷，实现预防性维护，杜绝突发故障停机。

05 直流绝缘监测：筑牢SST高压直流安全防线

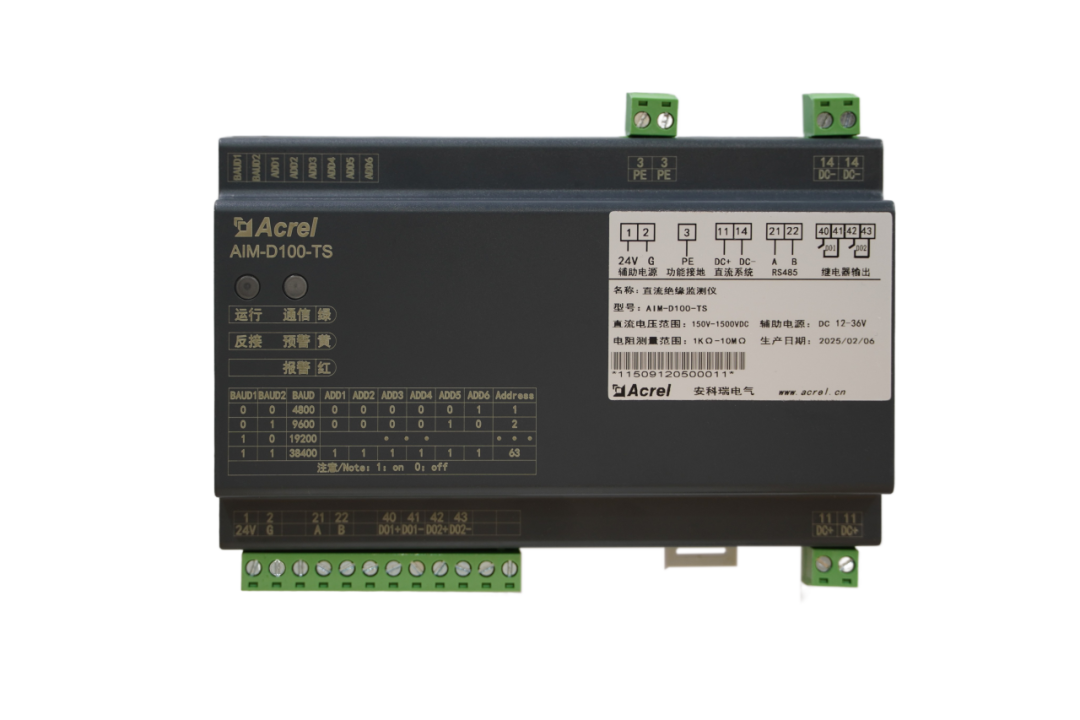

SST直流不接地IT系统一旦出现绝缘破损、线路漏电，易引发接地故障、器件损坏，威胁设备与微电网系统稳定，因此直流绝缘监测是SST安全运行的核心防线。安科瑞AIM-D100-TS直流绝缘监测仪专为SST场景定制，适配全功率、全电压等级SST直流系统，已与为光能源等主流SST厂商深度合作、批量应用，满足DC 1500V高压级联SST运行需求。

三、AIM-D100-TS直流绝缘监测仪六大核心优势

AIM-D100-TS适用于DC 15~1500V直流不接地系统在线监测，采用成熟不平衡电桥原理，可实时监测正负极对地绝缘电阻、对地电压，识别两极接地故障，绝缘异常时即刻触发告警并记录故障数据，核心优势突出。

1. 宽量程高精度，适配全电压等级SST：电压监测范围DC 150~1500V，兼容800V标准架构与1500V高压级联SST；绝缘电阻监测范围1kΩ~10MΩ，报警阈值10kΩ~10MΩ，10k~500kΩ核心区间精度≤3%，可捕捉轻微绝缘劣化。

2. 毫秒级响应，抢占处置窗口：至短500ms单次监测，远优于传统巡检模式。依托智能算法，绝缘异常秒级预警报警，将故障发现时效从小时级压缩至秒级，保障隐患快速处置。

3. 双阈值分级报警，多重联动预警：支持预警、报警双阈值独立设定；搭配RGB指示灯与2路可选继电器输出，预警黄灯闪烁、报警红灯常亮，可联动声光设备，形成声、光、讯闭环预警，触点容量AC250V/5A、DC30V/5A，驱动稳定可靠。

4. 强抗干扰，复杂工况数据准确：可自动优化周期抵消≤5μF泄漏电容干扰，有效适配SST高频变换、多端口耦合的复杂电磁环境，识别两极接地故障，复杂工况监测准确率达99.9%。

5. 轻量化易部署，降本增效：设备尺寸仅144×90×45mm，支持DIN导轨、壁挂双安装方式，适配SST紧凑柜体；全插拔端子、DC12~36V宽压供电，免专业工具快速接线，大幅降低施工与运维成本。

6. 通用组网，适配主流平台：标配RS485接口与Modbus-RTU协议，可无缝对接安科瑞EMS及第三方监控平台，上传20余项设备运行数据。通过拨码可快速配置1~63通讯地址、多档位波特率，兼容性强、即装即用。

四、方案总结

安科瑞SST专属监测保护方案，匹配SST高频、高压、交直流混合的运行特性，覆盖电弧保护、交直流测温、局部放电监测、直流绝缘监测四大核心维度，防控设备运行安全隐患。方案适配储能电站、微电网、数据中心、智能配电网等多类场景，可有效提升SST设备运行安全性与智能化运维水平，为新型电力系统安全稳定运行提供有力支撑。
