一、器件基础概述

ME6211C 系列为 CMOS 工艺低压差线性稳压器，C 版本配置外置 CE 使能引脚，高电平有效开启芯片，SOT23‑5 贴片封装。

  • ME6211C18M5G‑N：固定输出 1.8V，多用于蓝牙射频内核、数字逻辑内核供电
  • ME6211C28M5G‑N：固定输出 2.8V，多用于传感器、IO 外设、模拟模块供电引脚定义 SOT23‑5：1‑VIN 输入，2‑VSS 地，3‑CE 使能，4‑NC 空脚，5‑VOUT 输出

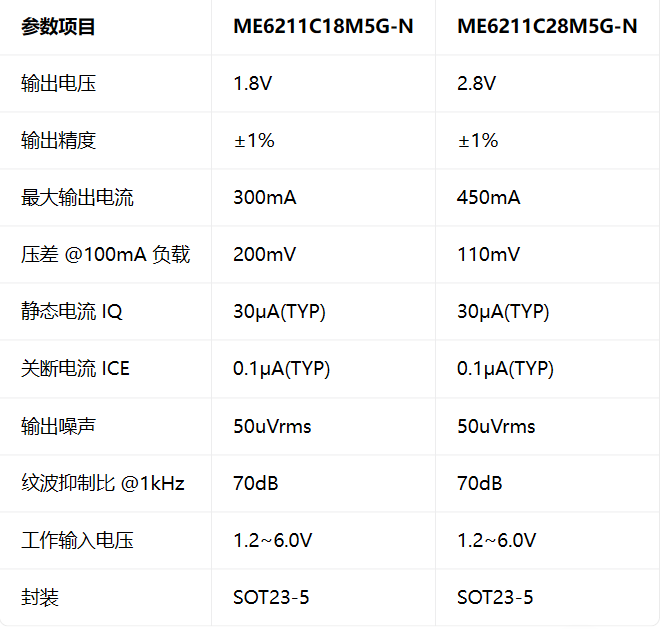

二、关键电气参数（TA=25℃，VIN=VOUT+1V，Cin=CL=1μF）


核心共性特性

  1. 支持纯陶瓷输出电容，不需要钽电容，节约 BOM 成本与 PCB 布板面积；
  2. CE 引脚接受 MCU GPIO 控制关断，关断模式漏电流极低，适合电池设备休眠功耗管理；
  3. 内置过流、短路保护，提升整机硬件可靠性；
  4. 高速负载瞬态响应，适配射频模块突发的电流跳变工况。

三、标准典型应用电路

VIN 输入端配置 1μF 陶瓷输入电容；VOUT 输出端配置 1μF 陶瓷输出电容；CE 引脚接 MCU GPIO，输出高电平 LDO 开启，拉低电平芯片进入关断模式。提示：两颗芯片外围电路完全一致，PCB 可兼容，仅更换器件即可实现 1.8V / 2.8V 输出切换。

四、PCB 布局设计要点

  1. VIN、VOUT 滤波电容必须紧贴芯片对应引脚，缩短功率环路，压低输出噪声；
  2. CE 控制走线尽量短，远离功率走线，避免耦合干扰造成芯片误开关；
  3. SOT23‑5 芯片下方铺地铜皮，改善散热，降低重载工况芯片温升；
  4. LDO 输出走线需要远离开关电源、功率电感等噪声源，避免射频电源被干扰。

五、量产调试常见问题与整改

  1. 射频接收灵敏度变差：优先选用低 ESR 陶瓷输入输出电容，保证 70dB 纹波抑制性能发挥；
  2. 整机休眠功耗偏高：确认 CE 引脚可以可靠拉低，GPIO 漏电流会抬高整机待机功耗；
  3. 重载输出压降偏大：核算输入与输出压差余量，重载工况预留足够压差；
  4. 芯片温升过高：增大地铺铜面积，评估实际工作电流，不要长期工作在器件最大输出电流附近。

六、典型应用场景

  1. TWS 蓝牙耳机、智能手环，蓝牙射频内核 1.8V 供电；
  2. 温湿度、人体红外传感器模块 2.8V 模拟电源；
  3. 低功耗 IoT 模块、无线遥控器 MCU 逻辑供电；
  4. 相机、小型手持检测仪器内部小电流稳压回路。

六、晶源微同功率选型区分

5W 及以下无光 PSR 方案选用 CSC7136B；12W 需要 DIP8、无需辅助绕组 PWM 方案优先 CSC7203。
