ProfiNet转MODBUS RTU协议转换｜工控机对接HMI食品包装流水线改造

一、项目应用场景概述

随着国内食品加工行业向高端化、智能化、标准化、品牌化方向快速迭代，传统人工辅助、分散式操作的包装生产模式已无法适配高端休闲食品的规模化量产与高品质质控要求。食品智能包装工序作为产品出厂前的核心终端环节，直接决定产品外观品质、包装密封性、批次标准化程度，同时关乎食品储存保质期与市场口碑，是食品工厂提质、降本、增效的关键核心工段。当前食品行业自动化升级趋势显著，老旧流水线设备协议不互通、工位操作分散、数据无法集中管控、换型效率低等问题，成为制约高端食品包装精细化生产、柔性化换产、数字化管控的主要瓶颈，流水线全域协同、集中管控、数据溯源、快速换型升级成为行业刚需。

本次智能化升级项目落地于华东高端休闲食品智能化生产基地包装车间，该车间主打高端烘焙、膨化休闲食品全自动封装生产，搭载一体化智能包装流水线，涵盖自动分料、定量充填、密封热合、裁切成型、智能贴标、瑕疵检测、成品输送全流程自动化工序，具备多工位并行生产、多品类柔性换产、高节拍连续作业的生产特性。车间顶层部署工业中控工控机作为整条包装流水线的ProfiNet主站核心管控设备，依托高速ProfiNet工业以太网总线，统筹管控全线生产节拍、设备启停、工序联动、全域生产调度、上位系统数据交互等核心工作，统一分配各工位生产任务，是整条智能包装流水线的中枢调度系统，保障全工序标准化、时序化、自动化运行。

流水线现场多操作工位均配套搭载工业触控HMI人机界面，作为现场员工操作、参数设定、工位调试的核心终端设备，主要负责单工位包装速度调节、封口温度设定、贴标参数调试、设备启停控制、就地故障查看等现场操作工作，适配多工位独立作业的生产模式。受设备原生通讯协议限制，现场所有工位HMI设备均默认采用Modbus RTU串口总线协议，以Modbus RTU从站模式独立运行，各工位单独操作、数据独立存储，无法接入中控工控机ProfiNet总线网络。两类异构总线协议形成顽固数据孤岛，导致中控系统无法统一读取各工位实时包装速度、封口温度、运行参数、设备状态，无法汇总全流水线生产数据，且产品换型操作分散在各个工位，操作繁琐、耗时冗长、参数一致性差，极易出现工位参数偏差引发的包装褶皱、封口不严、贴标错位等瑕疵问题。为打通协议通讯壁垒、实现多工位参数集中管控、简化柔性换型流程、汇总生产数据，项目批量部署塔讯TX131-RE-RS/PNS智能网关，依托稳定的协议转换与高精度数据采集器能力，双向实现ProfiNet与Modbus RTU协议互通，完成多工位HMI数据集中采集、参数统一管控、换型流程简化，全面适配高端食品流水线自动化、柔性化、精细化升级需求。

食品包装车间具备高节拍连续生产、多设备并行作业、频繁柔性换产、生产环境洁净、设备运维便捷性要求高的工况特点，对通讯设备的运行稳定性、协议适配性、批量组网能力、免维护性要求较高，普通协议转换设备组网能力弱、数据同步滞后、批量参数适配差，无法满足多工位并行管控与快速换型的生产需求。而TX131工业网关兼具物联网网关与智能网关一体化功能，支持多设备批量组网、双向稳定协议转换、实时数据采集与参数下发，无需改动原有流水线设备程序与工位操作逻辑，轻量化实现多工位集中管控，有效优化换型效率、降低包装瑕疵率，完美贴合食品行业智能化、柔性化、精细化的升级趋势。

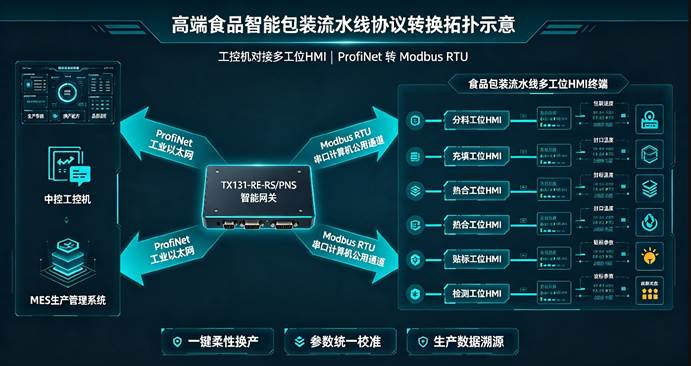

二、现场结构拓扑图

三、项目原有痛点

改造前，该高端食品智能包装流水线因中控工控机与现场多工位HMI总线协议异构、设备独立运行、管控模式分散，存在工位参数不统一、产品换型效率低、包装瑕疵率偏高、生产数据无法汇总、品质管控难度大等一系列食品包装行业共性痛点，严重制约流水线柔性生产能力与高端产品品质标准，无法适配多品类、高精度、快迭代的高端食品生产需求，具体问题集中在五大维度：

第一，异构协议壁垒突出，工位数据完全孤岛化。车间中控工控机采用ProfiNet工业以太网总线，负责整条流水线全域调度管控；现场多工位HMI设备均采用Modbus RTU串口协议独立运行，两类异构总线协议无原生互通通道，形成严重的分布式数据孤岛。中控系统无法实时读取各工位核心生产参数，包括实时包装速度、热封口设定温度、贴标偏移参数、设备运行负荷等关键数据，无法掌握流水线真实运行状态，同时现场工位也无法同步接收中控统一生产指令，全线设备无法实现协同联动管控。

第二，工位操作高度分散，产品换型耗时冗长。工厂主打多品类高端休闲食品生产，产品规格、包装尺寸、封口温度、包装速度需频繁切换，柔性换产频次高。改造前无集中管控通道，每次产品换型均需要操作人员逐工位手动调试HMI参数、手动校准设备状态，多工位逐一操作重复工作量大、流程繁琐、人工耗时极高，单次全线产品换型耗时长久，严重占用有效生产时长，制约流水线整体产能与柔性生产效率，无法适配市场多品类订单快速交付需求。

第三，多工位参数一致性差，包装瑕疵率偏高。人工逐工位手动调参存在主观性偏差与操作误差，不同工位的包装速度、封口温度、贴标参数无法实现完全统一，极易出现单工位参数偏移问题。温度过高易造成包装膜烫破、边缘焦边；温度过低会导致封口不严、漏气漏封；包装速度不均易引发物料卡机、包装褶皱、贴标错位等瑕疵缺陷，导致产品不良率偏高、批次品质不一致，影响高端食品产品外观品质与品牌口碑，同时造成物料浪费与生产成本损耗。

第四，生产数据无法集中汇总，数字化管控缺失。改造前各工位HMI数据独立存储、就地查看，无自动数据采集与汇总链路，整条流水线的生产节拍、设备参数、运行时长、瑕疵数据、换型记录无法统一上传至中控与MES系统。工厂管理层无法实时掌握全线生产状态，无法精准统计产能、分析瑕疵成因、优化生产参数，生产管控完全依赖人工经验，缺乏数字化数据支撑，精细化生产、品质管控、产能优化无从落地。

第五，传统改造方式适配性差、改造成本高。针对协议不互通、管控分散问题，传统改造方案需批量更换工位HMI设备、加装专属通讯模块、重构流水线通讯逻辑、改写设备程序，不仅设备采购、程序开发、停产调试成本高昂，且大规模改动成熟包装流水线控制逻辑，极易引发设备故障、节拍错乱、生产停机，严重影响食品连续量产稳定性，改造可行性与性价比极低。

四、TX131智能网关解决方案设计

针对高端食品包装流水线协议异构、工位分散管控、换型效率低、参数不一致、瑕疵率偏高、数字化缺失的核心痛点，项目依托塔讯TX131-RE-RS/PNS智能网关批量组网适配、高速双向协议转换、高精度数据采集器、集中参数管控、轻量化部署的核心能力，制定“零设备改动、集中协同管控、快速柔性换型、参数统一校准、数据数字化汇总”的食品包装行业专属解决方案，零风险打通多工位通讯壁垒，实现流水线集中化、标准化、柔性化、数字化升级，贴合食品行业自动化、智能化升级发展趋势。

方案双角色架构精准适配食品流水线“中控集中调度+多工位分散执行”的生产架构，全程保留原有流水线成熟生产工艺、工位操作逻辑与设备运行程序，无任何生产改造风险。网关ProfiNet侧固定为从站模式，无缝接入中控工控机ProfiNet主站局域网，直接纳入车间全域调度体系，无需修改中控调度程序与上位管理系统逻辑，保障顶层调度体系稳定运行；网关Modbus RTU侧切换为主站模式，通过屏蔽RS485总线批量对接流水线所有工位HMI从站设备，依托高频轮询机制，精准采集各工位包装速度、封口温度、贴标参数、设备启停状态、故障代码、运行时长等核心寄存器数据，实现多工位数据统一汇总、双向互通。

核心功能针对性适配食品柔性包装生产线优化升级：一是批量协议转换与多工位集中管控，网关毫秒级解析ProfiNet与Modbus RTU异构总线数据，支持多HMI设备批量组网、统一管控。上行将分散工位的所有生产参数、运行状态实时汇总至中控与MES系统，实现全线生产可视化监控；下行支持中控一键下发标准化生产配方与参数，批量同步至所有工位HMI终端，彻底摒弃人工逐工位调参模式，大幅缩短产品换型时长，实现快速柔性换产。二是参数统一校准与品质优化，通过网关精准的数据映射与参数同步功能，保障所有工位包装速度、封口温度、贴标精度参数完全统一，杜绝人工调参偏差，从根源减少封口不严、褶皱错位、烫破焦边等包装瑕疵，稳定产品批次品质。三是全流程生产数据汇总溯源，自动留存每批次生产参数、换型记录、设备运行日志、瑕疵数据，为产能统计、品质分析、工艺优化、生产溯源提供完整的数据支撑，助力工厂精细化数字化管控。

食品车间量产工况专属适配优化：网关具备工业级抗干扰能力，可抵御流水线多电机、变频设备运行产生的电磁干扰，保障高节拍连续生产状态下数据传输稳定、无丢包、无延迟；支持断点续传、数据缓存、自动重连功能，避免生产过程中瞬时网络波动导致的参数同步失效、数据缺失问题。设备采用标准导轨紧凑安装，体积小巧、部署便捷、无需占用车间生产空间，适配流水线机柜密集布局工况；自带专属GSD文件，可快速完成ProfiNet组态对接，轻量化落地改造、无需停产整改，依托物联网网关与智能网关一体化优势，快速构建食品包装流水线工业自动化协同生产与工业物联网数字化管控闭环。

五、分步实施过程

本次高端食品智能包装流水线升级项目严格遵循食品生产车间不停产升级、零工艺风险、不影响量产、规范施工的核心原则，结合流水线高节拍连续生产、频繁换型的作业特性，采用“现场摸排勘测、离线批量组态、错峰施工部署、单点精准调试、全线联调优化、压力测试、参数固化投产”的标准化实施流程，全程保障生产稳定、参数精准、改造达标，整体实施周期9天，各阶段实操规范高效，完全贴合食品量产管控标准，具体如下：

第一阶段：现场工况勘测、多工位点位摸排与方案细化

项目前期，技术人员进驻食品包装车间开展全域工况勘测与设备摸排工作，严格遵循食品生产车间施工规范，规避影响量产的施工行为。逐工位核验现场HMI设备Modbus RTU通讯参数，统一记录各工位从站地址、波特率、校验位、数据位等核心参数，梳理多工位设备参数差异，规避批量组网冲突问题。精细化分类统计各工位核心工艺寄存器点位，重点包含包装运行速度、热封口温度设定值、实时温度反馈、贴标偏移参数、设备启停状态、故障报警代码、生产运行时长等关键数据点位，制作食品包装流水线专属点位映射对照表，明确数据采集清单、参数同步规则与快速换型逻辑。结合流水线机柜布局、布线规范、连续生产工况，规划网关安装点位与屏蔽线缆布线路径，实现极简规整布线，不影响流水线设备运行与现场操作。对接工厂生产、工艺、运维团队，明确快速换产、品质优化、数据汇总、数字化管控的核心需求，敲定网关轮询周期、批量参数同步逻辑、换型配方存储规则，形成适配多工位批量管控的专属施工方案。

第二阶段：网关离线批量组态、功能定制与GSD导出

为完全不影响流水线连续量产，所有网关参数配置、功能调试、点位映射全部采用离线模式批量完成。统一修改TX131智能网关设备IP地址，匹配车间中控ProfiNet局域网段，保障全域组网通畅稳定。锁定网关ProfiNet从站、Modbus RTU主站双工作模式，批量录入各工位HMI专属通讯参数，完成多设备组网适配。依据流水线点位映射对照表，批量完成双向数据精准组态，搭建多工位生产参数上行汇总、中控配方参数下行同步的高速数据通道，确保多工位数据映射精准、参数同步无偏差、无滞后错位问题。针对性开启食品柔性生产专属功能，启用批量参数同步、快速换型触发、生产数据自动存档、故障日志留存、抗干扰稳定传输功能，优化数据轮询周期，保障高节拍生产下参数实时同步、数据精准采集。批量完成全套参数备份与GSD组态文件导出，为中控系统批量对接、快速落地改造奠定基础，大幅提升改造效率。

第三阶段：中控系统组态对接、全域通讯链路搭建

在车间中控工控机ProfiNet主站工程中导入网关专属GSD文件，完成网关设备挂载与全线总线拓扑组网配置，将多工位通讯体系统一纳入中控全域调度网络。根据网关IO映射区间，批量绑定中控数据交互地址与MES系统数据接口，搭建“中控调度-网关协议中转-多工位HMI终端-MES数据汇总”的四级双向闭环通讯链路。本次改造全程保留流水线原有包装工艺、设备节拍、工位操作逻辑，仅新增协议转换与集中管控通讯链路，零程序改动、零工艺风险、零量产停机隐患，最大程度保障食品包装连续生产稳定、批次品质不受影响。组态完成后，开展全域仿真测试，模拟多工位同时数据上传、中控一键换型、参数批量同步、设备故障报警等场景，校验批量组网稳定性、参数同步精度、数据采集完整性，排查网段冲突、点位错位、传输滞后等潜在问题，确保全线通讯链路稳定可用、适配量产工况。

第四阶段：车间错峰施工、设备安装与单点调试

利用车间生产低谷、设备待机窗口期开展错峰施工，严格遵循食品车间洁净、规整、安全的施工标准。采用标准导轨嵌入式安装方式，将TX131工业网关固定于流水线主控机柜内部，设备紧凑贴合机柜、无外露冗余结构，不占用生产空间、不影响现场工位操作。接入工业DC24V稳压供电，通电核验设备运行状态，确保启动稳定、无故障报错、无信号干扰。铺设屏蔽通讯线缆，线路规整隐蔽、布线简洁，完全符合食品车间生产规范，杜绝线路老化、电磁干扰、信号衰减问题。硬件施工完成后，逐工位开展单点精准调试，逐一测试各工位HMI数据采集精度、参数下行同步效果，模拟单工位参数修改、设备启停、故障触发场景，核验数据实时上传、状态同步、故障上报功能；测试中控单工位参数调控、独立工位调试功能，逐一优化点位映射与数据传输逻辑，确保单工位运行精准、数据无误、响应及时。

第五阶段：全线联调、量产工况模拟与效能优化

所有工位单调合格后，开展整条包装流水线全域联动调试与72小时满负荷量产压力测试，完全还原多品类频繁换型、高节拍连续包装、多工位并行作业、参数动态微调等真实生产工况，全面核验网关协议转换稳定性、批量参数同步效率、多工位组网可靠性、数据汇总完整性。测试过程中，持续优化一键换型逻辑与参数同步速率，校准各工位包装、封口、贴标参数匹配度，彻底解决多工位参数不一致问题，大幅降低包装瑕疵率。同时深度对接工厂MES生产管理系统，完善全线产能数据、瑕疵数据、换型数据、设备工况数据的自动汇总、统计分析、报表生成功能，构建起集中管控、数据可视、品质可控、高效换产的智能化生产闭环，全程监测设备在线率、数据传输稳定性、指令响应速度，保障满负荷量产工况下系统稳定高效运行。

第六阶段：参数固化、运维培训与正式投产

全线调试与效能优化工作全部达标后，固化网关所有批量组态参数、中控调度参数与MES对接参数，完成多份参数备份存档，杜绝后期参数误改动引发的生产偏差与工位错乱。针对车间生产线操作员、工艺调试员、生产运维管理人员开展专项实操培训，讲解网关设备运维规范、流水线集中管控操作流程、一键换型使用方法、参数统一校准技巧、生产数据查询分析、常见故障快速排查方式，确保现场团队熟练掌握智能化流水线操作与精细化管控技能。培训完成后，清空调试数据，流水线正式投入常态化满负荷生产运行，持续72小时跟踪换型效率、包装瑕疵率、设备协同状态、数据汇总效果，全方位保障改造成效稳定落地。

六、改造前后效果对比

本次依托TX131智能网关完成高端食品智能包装流水线智能化升级后，彻底解决了设备协议孤岛、工位分散管控、换型效率低下、参数一致性差、包装瑕疵偏高、数字化管控缺失等核心问题，流水线工业自动化协同生产能力、工业物联网数字化管控水平、柔性换产效率、产品品质稳定性均实现大幅提升，完美适配高端食品多品类、高精度、快迭代的生产需求，改造前后核心指标对比如下：

对比维度	改造前	改造后
产品换型耗时	人工逐工位调参，流程繁琐、耗时冗长、效率极低	耗时缩短72%，中控一键批量同步参数，快速柔性换产
工位参数一致性	人工调参偏差大，多工位参数不统一，批次品质波动	全线参数统一校准，多工位同步一致，批次品质稳定
包装瑕疵控制水平	封口不严、褶皱、贴标错位等瑕疵频发，不良率偏高	瑕疵率大幅下降，包装精度提升，产品良品率显著提高
生产管控模式	工位分散独立操作，中控无集中管控能力，管控滞后	中控集中可视化管控，全线协同联动，管控高效精准
生产数据管理	数据分散存储、无法汇总，无数字化分析与溯源能力	全量数据自动汇总存档，可分析、可溯源、可优化
柔性生产能力	换产效率低，无法适配多品类快速迭代生产需求	快速柔性换产，适配多品类订单，产能利用率提升
人工运维成本	人工调参、巡检、记录工作量大，人力成本高	自动化集中管控，减少人工干预，运维效率大幅提升

七、项目总结

本次高端食品智能包装流水线智能化升级项目，精准解决了食品包装行业普遍存在的中控与现场终端协议异构、多工位分散管控、柔性换产低效、参数一致性差、包装瑕疵偏高、生产数据碎片化、数字化管控缺失的核心行业痛点。项目依托塔讯TX131-RE-RS/PNS工业网关稳定的批量组网能力、高效协议转换性能、高精度数据采集器与适配量产工况的稳定优势，以轻量化、零设备程序改动、不停产升级、低风险落地的改造方式，成功打通中控工控机ProfiNet主站与多工位HMI Modbus RTU从站的异构总线协议壁垒，充分发挥智能网关与物联网网关一体化集成优势，构建起食品包装流水线“集中管控、快速换产、参数统一、品质可控、数据可溯”的智能化生产全新体系。

从工业自动化生产管控层面，改造后彻底打破多工位数据孤岛与分散操作模式，实现整条包装流水线全工位设备协同联动、生产参数集中统一管控，将产品换型耗时缩短72%，极大提升了流水线柔性换产效率与多品类订单适配能力，有效提升设备有效生产时长与整体产能；通过多工位参数一键同步、精准校准，彻底解决人工调参带来的参数偏差问题，统一全线包装速度、封口温度、贴标精度核心参数，从根源减少包装瑕疵缺陷，大幅提升高端食品包装品质与批次一致性，降低产品报废损耗与生产成本，助力企业打造高端标准化产品体系。从工业物联网数字化管控层面，搭建起流水线全工序生产数据自动采集、集中汇总、智能分析、全程溯源的数字化体系，彻底摒弃传统人工经验管控、纸质记录、分散管理的落后模式，为工厂产能优化、工艺迭代、品质管控、生产决策提供精准的数据支撑，全面补齐食品企业自动化、数字化、精细化生产短板。

整套改造方案高度适配食品行业连续量产、频繁换型、洁净生产、标准化作业的核心工况，具备零工艺改动、批量组网稳定、换产效率提升显著、瑕疵管控效果好、落地周期短、改造成本低、可复制性强的核心优势，深度贴合当下食品加工行业自动化升级、数字化转型、柔性化生产的发展趋势，可广泛应用于休闲食品、粮油制品、预制菜、乳制品等各类食品智能包装流水线的智能化改造，为传统食品生产车间向高端智能工厂转型提供了成熟高效的标杆解决方案，具备极高的行业推广价值与落地实用性。
