Vector提供充电接口网络安全测试解决方案

“充得快、充得方便、充得智能”等充电体验的需求成为新能源汽车行业关注重点，充电系统正从单一的能量补给环节，向车、桩、网协同互动方向演进。以 V2G（Vehicle-to-Grid）为例，车辆、充电设施与电网之间需要进行双向能量和信息交互，车桩双方也需要交换更多功能、能力与状态信息。为适应新的充电功能和交互需求， GB/T 27930.2-2024对通信架构、传输机制和功能模块进行了系统升级，为即插即充、预约充电、供电模式和双向充放电等功能提供了标准化支持。

GB/T 27930.2-2024 在通信机制上进一步明确了协议分层，并重新定义了传输层机制。这些应用层数据需要经过传输层封装，使得多个应用层报文共用相同的 CAN ID，所以传统 DBC 格式数据库已难以直接完成完整的应用层信号解析。

新国标车桩协议仿真模拟器

面对新国标带来的协议复杂度提升，Vector 在原有2015版充电测试方案基础上，升级推出了“2015+”协议仿真、报文解析和状态监控的一体化开发验证方案。CANoe Option.Smart Charging 已支持 GB/T 27930.2-2024 协议的仿真与解析，并提供车辆与充电机的充电仿真环境。

图1：CANoe Test Package for EV协议仿真与充电流程示意图

CANoe 不仅能够在 Trace Window 中实时解析传输层和应用层报文，还可以通过流程图界面可视化展示功能模块的执行状态。测试工程师可直观跟踪充电路径，从而快速分析充电流程、协议行为和潜在问题。

新国标协议一致性测试套件

在协议仿真环境的基础上，CANoe Test Package for EV – GBT（CTP-GBT）进一步面向 GB/T 27930.2-2024 提供充电 ECU 和整车级测试工程生成及一致性测试能力。CTP-GBT 可选择生成独立的 vTESTstudio 工程、CANoe + vTESTstudio 联合工程，也支持基于 vCTS 生成整车级协议一致性测试交钥匙工程。满足测试用例开发、自动化执行和客户现场交付等不同使用场景。

图2 ：CANoe Test Package for EV测试执行界面

CANoe 不仅能够在 Trace Window 中实时解析传输层和应用层报文，还可以通过流程图界面可视化展示功能模块的执行状态。测试工程师可直观跟踪充电路径，从而快速分析充电流程、协议行为和潜在问题。

图3：充电通信全生命周期测试解决方案（V模型）

为了覆盖 SIL、单 ECU 级 HIL 以及整车充电系统级 HIL 等不同测试场景，Vector 充电通信测试方案采用软硬件解耦的工程设计。例如在早期开发阶段，测试工程师通过CANoe的系统变量选择是否绕过 CC1、CC2 和高压回路等硬件检测，在不受 GB/T 18487.5 充电控制流程逻辑影响的前提下，优先完成 GB/T 27930.2-2024 协议调试、功能验证和一致性测试。

充电接口网络安全测试

随着智能网联和车网互动技术的发展，充电接口正逐渐成为车辆暴露于物理环境中最容易被接触和利用的攻击入口之一。因此，针对充电接口开展网络安全测试，对于防范“以桩攻车”等网络安全风险、满足 GB 44495《汽车整车信息安全技术要求》的合规要求具有重要意义。在网络安全测试领域，模糊测试（Fuzz Testing） 是发现未知漏洞和异常行为的关键技术手段。针对出海新能源汽车项目，可通过配置 CANoe Test Package Security-EV，实现符合欧洲网络安全规范要求的 Fuzz 测试。

图4：升级vTESTstudio扩展充电接口网络安全合规测试

面向未来

A兆瓦闪充与全球协议于一体

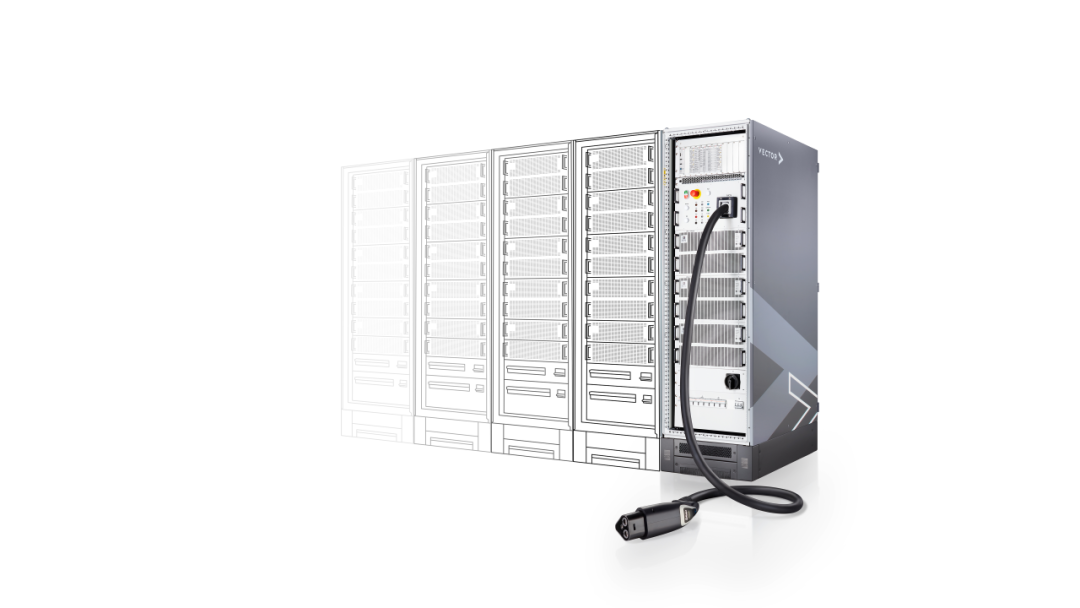

图5：vCTS Performance最高支持1500V 3.84MW

随着兆瓦级充电以及车辆出海需求的发展，充电测试系统需要同时具备高功率验证能力和多国协议兼容能力。Vector推出vCTS performance，可作为面向高功率充电场景的测试设备平台，在同一测试环境中扩展不同国家和地区的充电协议验证能力，帮助用户构建面向未来的统一化、可扩展测试基础设施。

B充电控制算法集成到智能座舱SIL验证

随着软件定义汽车（SDV）的发展，原本由独立控制器完成的功能正在向统一的车载计算平台和智能座舱域集中。充电管理便是其中的典型代表，基于 Android Automotive OS（AAOS）的充电应用将车辆充电状态监控、充电控制、预约充电、充电策略配置以及能源管理等功能直接集成到车机系统中，实现用户在中控屏即可完成充电全流程操作。充电能力逐步融入车机生态，正在成为软件定义汽车充电解决方案的重要组成部分。然而，如何在开发早期基于 AAOS 环境完成充电算法验证，仍是一项新的挑战。通过开源 SIL Kit 连接座舱 Android 虚拟化环境与车控 AUTOSAR 系统，并结合服务器版本的 CANoe Smart Charging 仿真充电桩，可实现系统级 SIL 测试。

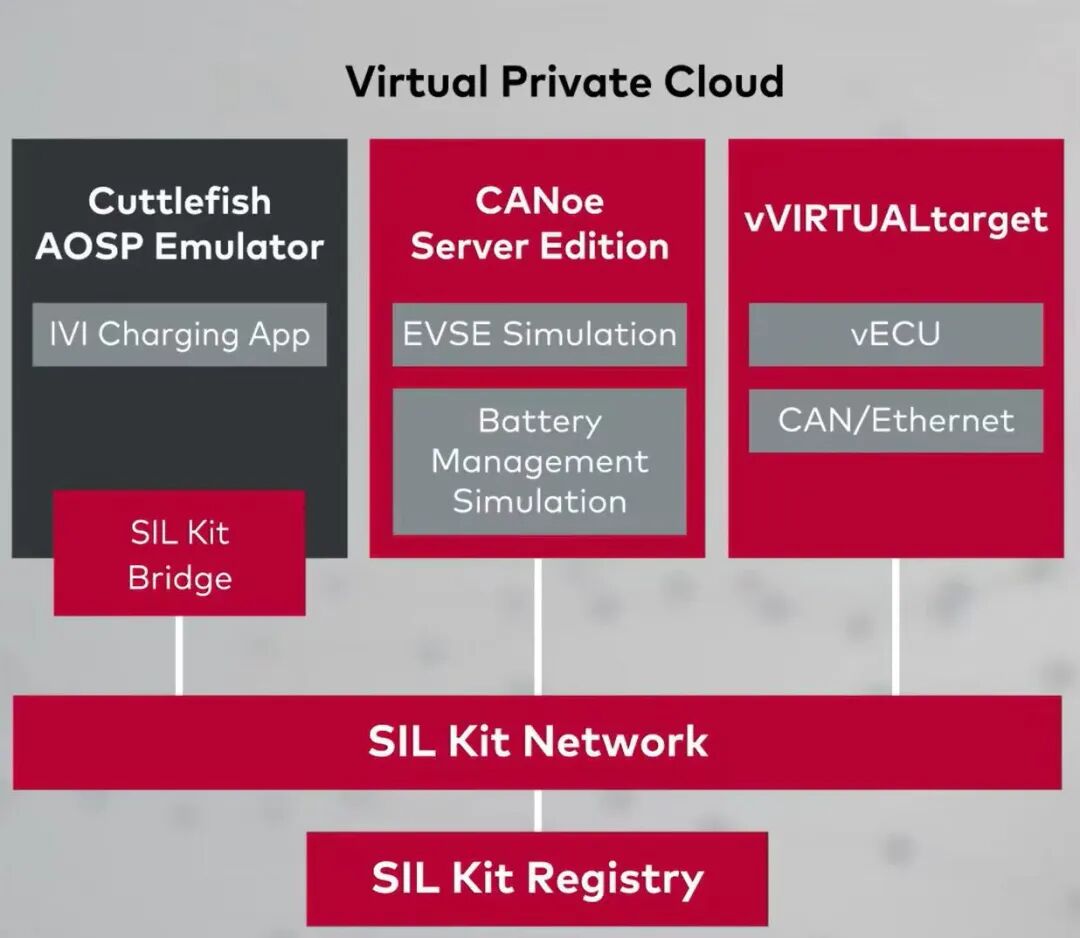

图6：智能座舱集成充电App的SIL测试

总结

随着 GB/T 27930.2-2024 的落地，直流充电通信验证正在从基础报文交互，走向协议分层、功能协商、状态机路径和一致性测试并重的新阶段。基于 CANoe、Option.Smart Charging、vTESTstudio、CTP-GBT 以及 vCTS，Vector 提供了覆盖协议仿真、功能验证、自动化测试和工程交付的完整解决方案，帮助测试工程师在不同开发阶段更加高效地完成新国标充电协议的相关验证工作。
